在化工、石化、食品和制藥等行業，流量的精確測量是保障生產效率、控制產品質量和進行貿易結算的關鍵。面對高粘度流體、各種漿液、含氣液體等復雜工況，U型科里奧利質量流量計憑借其直接測量、高精度和多參數測量的優勢，成為眾多工程師的首選。本文旨在為面臨選型挑戰的您，提供一份關于U型科里奧利質量流量計的專業、系統且實用的選型指南。

一、核心原理與U型結構優勢

科里奧利質量流量計基于牛頓第二定律和科里奧利效應。其原理是：當流體通過振動的測量管時，會產生一個與質量流量成正比的科里奧利力，使入口和出口端的測量管產生相位差，通過測量這個相位差，即可直接獲得流體的質量流量。

在各類結構（直管、U型、三角形）中，U型設計尤為適合中到大流量的工業過程測量。其經典的雙管振動結構，具備更強的信號輸出和穩定性，對復雜流體特性（如密度、粘度變化）有更好的適應性，尤其在大口徑（DN20-DN150范圍）應用上，兼顧了測量的低流速靈敏度、相對緊湊的結構強度和對多種工況的耐受性。

二、選型四大核心維度

選型不是簡單的參數對照，而是一個綜合考量工況條件、性能需求和經濟性的系統工程。以下是四個核心決策維度：

1. 口徑與量程：測量需求的基礎
口徑選擇必須與管道系統匹配，更關鍵的是確保實際工作流量落在流量計的最佳測量范圍內。U型流量計通常具有15:1至20:1的量程比，意味著一臺儀表能覆蓋較寬的流量變化。

• 建議：查閱制造商提供的詳細流量表，確保常用流量點落在“保證精度測量范圍內”，而非最寬的可測范圍，以保障長期精度和穩定性。

2. 精度與重復性：工藝控制的命脈
精度決定了測量的絕對誤差，而重復性則反映了儀表在相同條件下的測量一致性。對于貿易結算或關鍵配料工藝，高精度（如0.1級、0.2級）至關重要。一般而言，高質量的U型科里奧利流量計重復性可達準確度的一半。

• 注意點：文檔明確指出，對于液體測量精度通常較高（如0.1%或0.2%），而對于氣體，尤其是在低密度或低壓情況下，推薦的精度等級可能為0.5%級。選型時應區分被測介質。

3. 工況適應性：應對復雜環境的考驗

• 溫度范圍：根據介質溫度選擇標準型（-50~200℃）、高溫型（可達350℃）或低溫型（-200~200℃）。U型結構的設計使其在高溫和低溫方案上非常成熟。
• 壓力等級：標準公稱壓力可達PN40（約4.0MPa），根據實際管道設計壓力選擇。
• 介質與衛生要求：其內部無可動部件和障礙物，尤其適合高粘度流體、漿液、懸浮液的測量。對于食品、制藥行業，可選用滿足特定衛生認證（如3A）的版本。

4. 連接與材質：可靠與耐用的保障

• 過程連接：根據工廠管道標準，選擇對應法蘭（如HG/T 20592）、卡箍（如ISO2852）或螺紋連接。
• 材質：核心測量管材通常采用316L不銹鋼以保證耐腐蝕性；哈氏合金（C-276）等特殊材質可用于極端腐蝕介質。法蘭和外殼材質也需與工廠防腐等級匹配。

三、U型質量流量計典型應用領域

1. 能源與石化：用于高溫油品（200-300℃）輸送計量、LNG/CNG貿易結算（低溫高壓），發揮其高精度、高耐壓耐溫特性。
2. 精細化工：實現化工原材料、催化劑的微小流量精準計量，以及高純度產品的配比控制。
3. 食品與生命科學：在牛奶、果汁的原液計量、醫藥制劑（溶液、賦形劑）的精確配比中，滿足衛生與精度的雙重要求。
4. 工業氣體與特殊介質：用于液氮、液氧的超低溫測量、高壓工業氣體計量，以及多參數（流量+密度+溫度）聯合測量的復雜工況。

四、安裝與維護：發揮最佳性能的關鍵

正確安裝是保證流量計標定精度的前提：

• 流向要求：關注傳感器本體上的流量箭頭標識，確保安裝方向與流向一致。
• 安裝姿態：為保證滿管測量，首選垂直安裝，介質自下而上流動，可有效防止氣體聚集。對于純液體，也可水平安裝于系統最低點。
• 管線支撐：因其重量較大，尤其是在較大口徑（DN80以上）時，必須在流量計兩側做好穩固的管道支撐，避免應力作用于傳感器。
• 環境規避：應盡可能遠離強電磁干擾源和大幅度的機械振動源。

五、國內外品牌建議

在全球市場，科里奧利質量流量計的領導者包括美國的Emerson Micro Motion系列和德國的Endress+Hauser系列，它們歷史悠久，產品線全，代表了行業的一流水平，但價格和后續維護成本也相對較高。

對于國內用戶而言，在尋求高性價比、本地化快速服務支持、國產化替代的同時，不是非要犧牲對精度和可靠性的追求。技術自研、擁有完善產品線和本地化技術支持的國內優質品牌一樣有的選。深耕過程自動化解決方案的聯測，其自主研發的科里奧利質量流量計系列歷經市場驗證，性能穩定可靠。

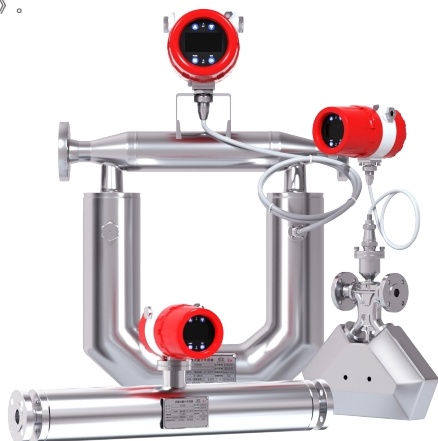

聯測 FCC600-U 系列科里奧利質量流量計核心參數速覽

產品特點分析：

• 高精度與可靠性：基于科里奧利原理，實現質量流量的直接測量，內置溫度補償與抗振算法，確保在復雜工況下的測量穩定性和高精度。
• 選型覆蓋廣：提供從DN20到DN150完整U型口徑，搭配不同精度、材質和耐溫耐壓等級，可靈活適配從精細化工到能源石化的多種需求。
• 多參數測量：除質量流量外，可同步輸出密度與溫度，為單位換算、濃度測量和工藝監控提供更多維數據，實現一表多用。
• 智能化與便捷性：配備多種輸出接口（4-20mA、脈沖、RS485/HART），便于系統集成；無前后直管段要求，安裝靈活，極大降低現場施工難度與成本。

用戶常見問題（FAQ）

Q1: 選型表中的“0.1級”、“0.2級”精度具體是什么意思？
A1: 這是流量測量精度的等級標識。“0.1級”表示流量計的最大允許誤差不超過滿量程的±0.1%，“0.2級”則為±0.2%。例如，一臺量程為10000 kg/h的0.2級流量計，其流量讀數在標準條件下的誤差帶應在±20 kg/h以內。對于高價值的貿易計量或關鍵工藝點，應選擇更高的精度等級。密度、溫度等其他參數也有獨立精度指標。

Q2: 在高溫工況（>200℃）下選型時，除了選擇高溫型，還應注意什么？
A2: 首先，需要確保所選的傳感器型號支持高溫范圍，如文檔中提到的特定高溫型號。其次，必須核實與儀表連接的法蘭、墊片和螺栓材質是否能承受同等溫度和壓力，避免因連接件失效導致泄漏。最后，需考慮現場是否需要保溫或伴熱，避免因環境溫度變化導致測量管內介質凝結或氣化，影響測量。
